BCR-72-12. Внешнее зарядное устройство. Штиль в Грозном

Описание BCR-72-12. Внешнее зарядное устройство. Штиль

Зарядное устройство совместимое с ИБП SR1102L для установки в стойку; U-вх.175…295 В, I-вых.12 А; U-зар.72 В (ном), I-зар.12 А; светодиодная индикация «Сеть», «Норма», «Авария»; "сухие контакты"; датчик температуры; подключение к АКБ TD50A; IP20, t-раб.+5…+40°C, 88х484х440 мм

Назначение изделия

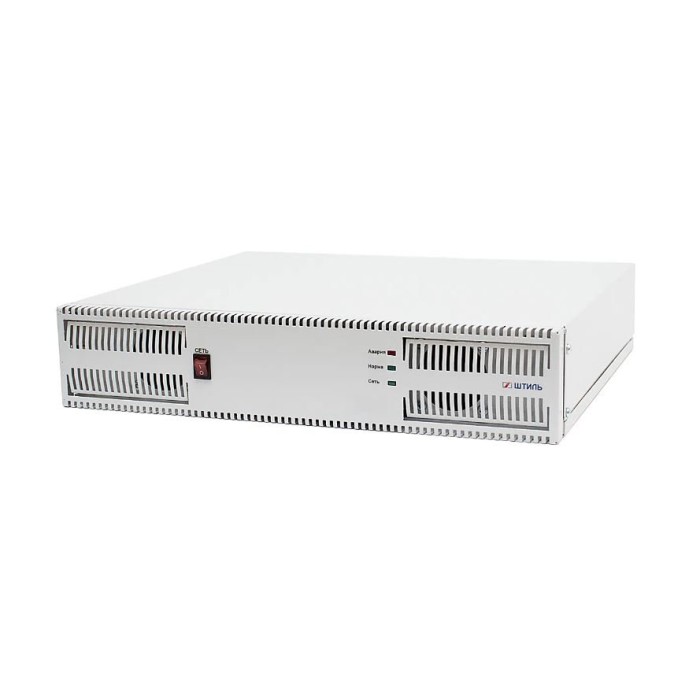

Внешнее зарядное устройство BСR-72-12 предназначено для увеличения зарядного тока встроенного зарядного устройства модели однофазного ИБП «Штиль» SR1102L мощностью 2 кВА. Изделие представляет собой металлический контейнер, использующийся для установки в 19-дюймовую стойку или телекоммуникационный шкаф. Зарядное устройство имеет схожие размеры и дизайн с источником бесперебойного питания, что позволяет его компактно разместить рядом с ИБП, образуя единую систему электропитания.

Внешнее зарядное устройство устанавливается в случаях, когда:
- тока встроенного зарядного устройства недостаточно для того, чтобы обеспечить заряд дополнительных внешних АБ;
- требуется сократить время заряда АБ.

К внешней сети устройство подключается через разъем C20

Напряжение питания, B:	- батарейного блока: 72
- от сети переменного тока: 175…295	Ток заряда АКБ, А: 12
Ток потребления, А:	Степень защиты: IP20
- не более: 12	Диапазон рабочих температур, °С: +5…+40
Выходное напряжение, В:	Габаритные размеры, мм: 88х484х440
